JPB1 ABC bremsemodul

Formål med modulet

JPB1 indeholder et ABC bremsemodul. Det er beregnet til anvendelse på et 2-skinne DCC modelbaneanlæg.

Et ABC modul som Lenz BM1 eller min egen JPB1 vil normalt stoppe et tog, der kommer ind i den tilsluttede sporsektion, hvis dekoderen er programmeret til dette. Viderekørsel eller annulering af stop skal ske ved at overstroppe dioderne i ABC modulet.

Installation

Tilslut skrueterminalerne/klemmerækken således:

H forbindes til hovedsporet. Altså typisk skinnen før bremsesektionen. Hvis bremsesektionen samtidig har en sporbesættelsemelder som f.eks. Lenz LB101/LRB08 eller min egen JPM2 , forbindes H til dennes udgang, som skulle føre til bremsesektionen. Er der ikke en sporbesættelsemelder, kan H sluttes til kontrolenhedens/boosterens udgang til denne side skinne i sporet.
B forbindes til bremsesektionen

Diagram

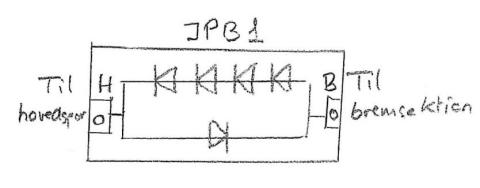

JPB1 kredsløb

Hent en printvenlig tegning her.

Modulet består af selve ABC bremsedelen med de 5 dioder.
Dioderne D1-D5 af typen UF5404 som anbefalet af ESU.

Anvendelse af denne beskrivelse

Læs venligst om anvendelse her.

Denne side er sidst rettet 24-01-2026
