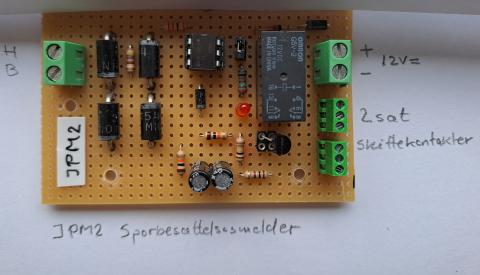

JPM2 Sporbesættelsesmelder med relæudgang

Formål med modulet

JPM2 modulet detekterer, om et spor er besat. Det er beregnet til anvendelse på et 2-skinne DCC modelbaneanlæg.

Dette sker ved at føle på, om der løber en lille strøm mellem skinnerne.
Dette gør der, hvis der er et lokomotiv eller en vogn med en dekoder til kørestrøm, lys eller andet.
Desværre kan modulet ikke detektere hjulsæt med NEM 15K ohm modstand over hjulene.

Når et sporafsnit bliver besat, vil modulet straks detektere dette og trække relæet. Samtidig tændes lysdioden, hvis jumperen J3 er monteret.

Når sporafsnittet atter bliver ubesat, vil relæet falde fra efter ca. 2 sekunder. En forsinkelse er nødvendig for at sikre mod ustabil kontakt fra hjulene.
Hvis dette er for lang tid, kan den ene kondensator C1 fjernes. Så bliver tiden lidt over 1 sekund.

Hvis et lokomotiv eller vogn både har hjulsæt i denne sektion og i en anden sektion uden sporbesættelsesmelder, vil lokomotivet trække strøm fra denne anden sektion og dermed detekteres lokomotivet ikke. Alle forbundne hjulsæt skal være indenfor sektionen.

Installation

Tilslut skrueterminalerne således:

• H tilsluttes hovedsporet, dvs. det spor eller udgang på booster, som skal strømforsyne sektionen
• B tilsluttes sektionen. Hvis der samtidig er et bremsemodul som f.eks. Lenz BM1 eller min egen JPB1/JPB1R, tilsluttes til disses indgang 1 eller H.
• + og - tilsluttes 12V jævnstrøm
• De 2 sæt skiftekontakter tilsluttes efter eget ønske

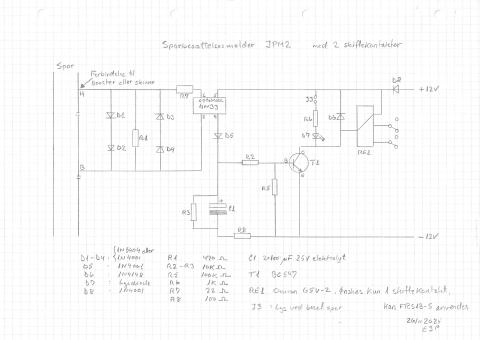

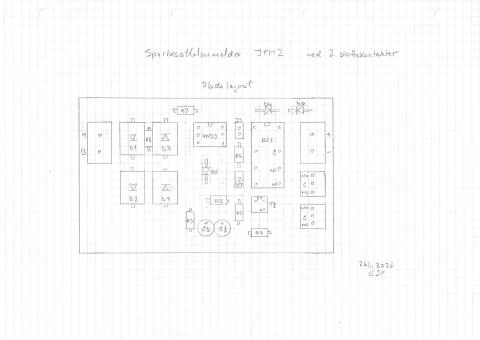

Diagram og printpladelayout

Hent en printvenlig tegning her.

Hent en printvenlig tegning her.
