JPB1R ABC bremsemodul med relæ til aktivering/deaktivering

Formål med modulet

JPB1R indeholder et ABC bremsemodul og et relæ, hvormed ABC kan aktiveres eller deaktiveres. Det er beregnet til anvendelse på et 2-skinne DCC modelbaneanlæg.

Et ABC modul som Lenz BM1 eller min egen JPB1 vil normalt stoppe et tog, der kommer ind i den tilsluttede sporsektion, hvis dekoderen er programmeret til dette. Viderekørsel eller annulering af stop skal ske ved at overstroppe dioderne i ABC modulet.

Det kan i mange opsætninger være ønskeligt at kunne overstroppe dioderne i flere ABC moduler samtidig eller kunne styre det fra anlæg til signalstyring eller automatisk start. I disse tilfælde uden at skulle have kørestrøm trukket ind i andre anlæg.

Det er disse ønsker, dette ABC modul JPB1R kan opfylde.

Installation

Tilslut skrueterminalerne således:

• H forbindes til hovedsporet. Altså typisk skinnen før bremsesektionen. Hvis bremsesektionen samtidig har en sporbesættelsemelder som f.eks. Lenz LB101/LRB08 eller min egen JPM2 , forbindes H til dennes udgang, som skulle føre til bremsesektionen. Er der ikke en sporbesættelsemelder, kan H sluttes til kontrolenhedens/boosterens udgang til denne side skinne i sporet.
• B forbindes til bremsesektionen
• + og - (plus og minus) til den tilhørende strømforsyning. Der er ikke behov for en udglatte spænding, men den gør ingen skade.
• Jumper J1 (se diagrammet nedenfor), som er tilsluttet relæets skiftekontakt. Ved at sætte jumperen på NO eller NC opnås styring af, om ABC dioderne skal være overstroppet eller ej, når relæet er frafaldet, altså uden strøm.

Dette giver følgende muligheder for J1

Jumper	Relæ
Påsætning	Frafaldet	Trukket
NO (normally open/afbrudt)	ABC	Ingen ABC
NC (normally closed/sluttet)	Ingen ABC	ABC

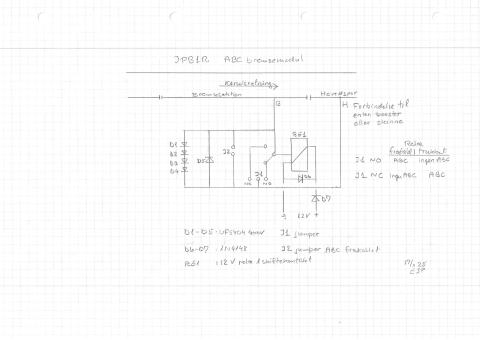

Diagram

Hent en printvenlig tegning her.

Modulet indholder selve ABC bremsedelen med de 5 dioder i højre side.
Dioderne D1-D5 af typen UF5404 som anbefalet af ESU.

Resten er relædelen med følgende dele:

• Relæet RE1, som er et almindeligt 12V relæ med en spolemodstand 200-400 Ohm. Relæet trækker en skiftekontakt.
• Dioden D6 af typen 1N4148 som beskyttelse mod de strømme, som relæet giver ved frafald
• Dioden D7 af typen 1N4148 som beskyttelse mod, at der bliver byttet om på plus og minus 12V ved installationen
• Jumper J2, som overstropper både ABC dioderne og relæet. Egentlig kunne man bare forbinde H og B, men er modulet installeret på anlægget, er det nemmere at bruge denne jumper.
• Jumper J1, som er tilsluttet relæets skiftekontakt. Ved at sætte jumperen på NO eller NC opnås styring af, om ABC dioderne skal være overstroppet eller ej, når relæet er frafaldet, altså uden strøm.

Anvendelse af denne beskrivelse

Læs venligst om anvendelse her.
